スプリングピン 規格表
Spring Pin Specifications — 24サイズ
KS B 1371ISO 8752JIS B 2808DIN 1481

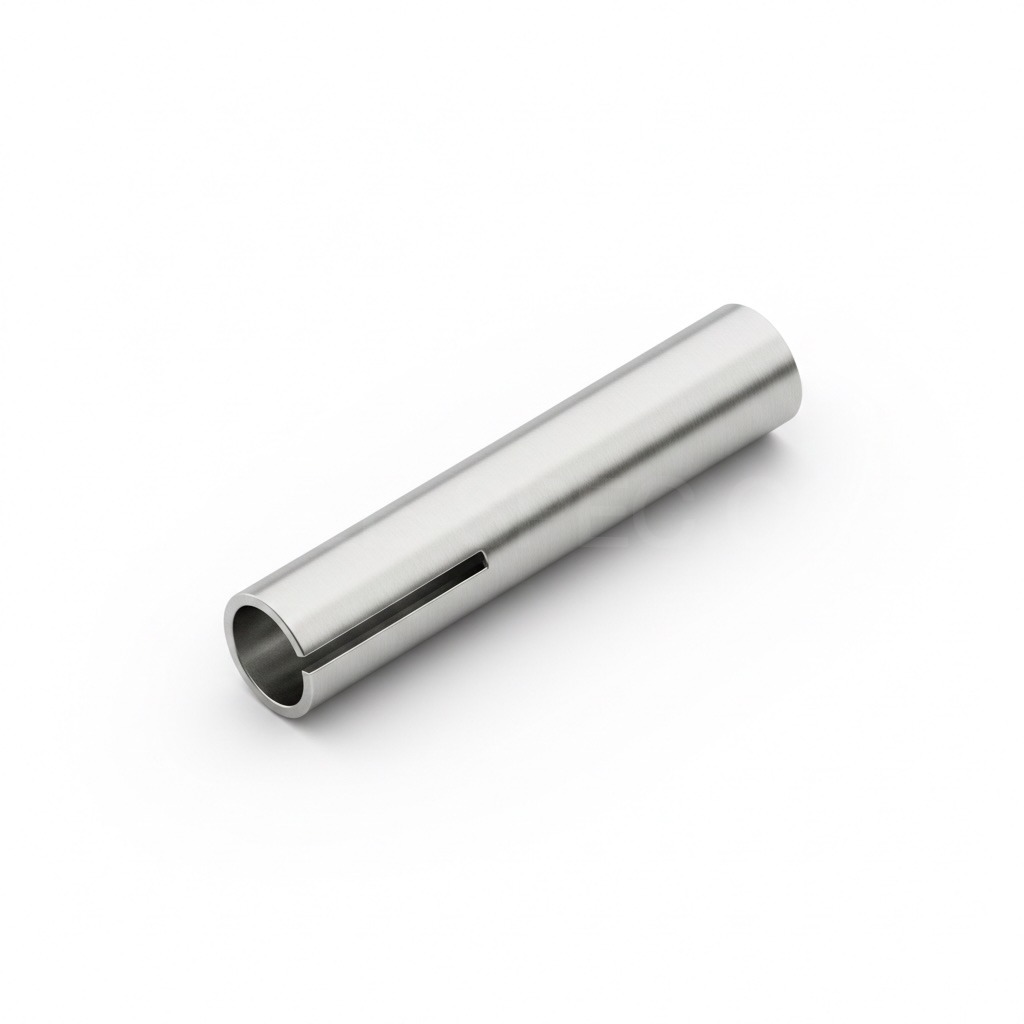

C形断面の弾性ピンで、穴に挿入するとばね力で固定されます。組立・分解が容易です。
実務上の注意点
- スプリングピンのスリット（隙間）の向きを荷重方向と直角に配置してください。荷重方向と平行だとピンが開いて抜ける恐れがあります。
選定ガイド
標準ドリル穴に圧入するだけの簡単固定ピンです。リーマ加工不要で、繰り返しの挿入・取外しが可能です。ダウエルピンより精度は劣りますが、組立が容易で振動環境でも脱落しません。ヒンジ、レバー、クレビスピンの固定に使用されます。
Spring PinKSISOJISDINSpring Pin
6 sizes以下の寸法は KS B 1371 · ISO 8752 · JIS B 2808 · DIN 1481 で同一です。
| Nominal | d | L | Tolerance | Material | Standard |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | - | SK5 | KS B 1371 |
| Ø3×15 | 3 | 15 | - | SK5 | KS B 1371 |
| Ø4×20 | 4 | 20 | - | SK5 | KS B 1371 |
| Ø5×25 | 5 | 25 | - | SK5 | KS B 1371 |
| Ø6×30 | 6 | 30 | - | SK5 | KS B 1371 |
| Ø8×40 | 8 | 40 | - | SK5 | KS B 1371 |
主な特長
- C形断面ロール構造で弾性変形しながら挿入、穴公差に寛容
- ISO 8752（高荷重）/ ISO 13337（軽荷重）、繰り返し挿入・取り外し可能
- 振動環境でも自身の弾性で脱落防止、別途固定不要
主な適用分野
ヒンジ軸固定、レバーピン、農機カプラー、自動車ペダル軸、油圧シリンダークレビス
よくある質問
スプリングピンの利点は？
リーマ加工不要（標準ドリル穴使用）、繰り返し挿入・取外し可能、振動環境でも脱落防止。平行ピンに比べ加工コストが削減されます。
