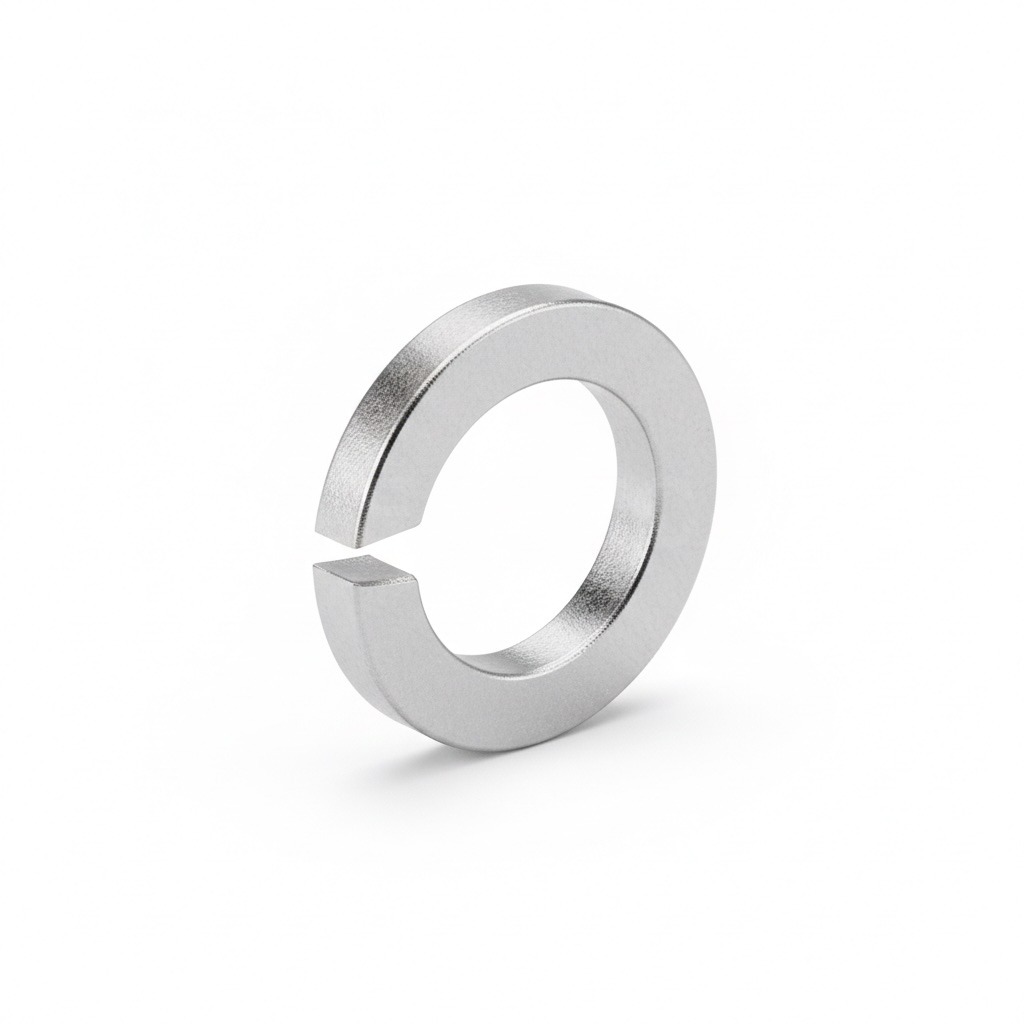

ばねワッシャー 規格表
Spring Washer Specifications — 60サイズ
KS B 1324DIN 127 BJIS B 1251DIN 127
ばね作用により振動による緩みを防止するワッシャーです。一般機械組立に広く使用されます。
実務上の注意点
- Junker振動試験で緩み止め効果が微小であることが判明しています。激しい振動にはNord-Lockワッシャやナイロンロックナットを使用してください。
- 硬化面（HRC 40以上）ではスプリングワッシャが平坦になり効果が消失します。軟質相手面でのみ効果があります。
選定ガイド
伝統的な緩み止めワッシャーですが、Junker振動試験では緩み止め効果が限定的であることが判明しています。軽荷重・低振動環境では使用可能です。激しい振動にはNord-Lockワッシャー、ナイロンロックナット、またはねじロック接着剤がより効果的です。
Spring Washer
KSDINJISSpring Washer
12 sizes以下の寸法は KS B 1324 · DIN 127 B · JIS B 1251 · DIN 127 で同一です。

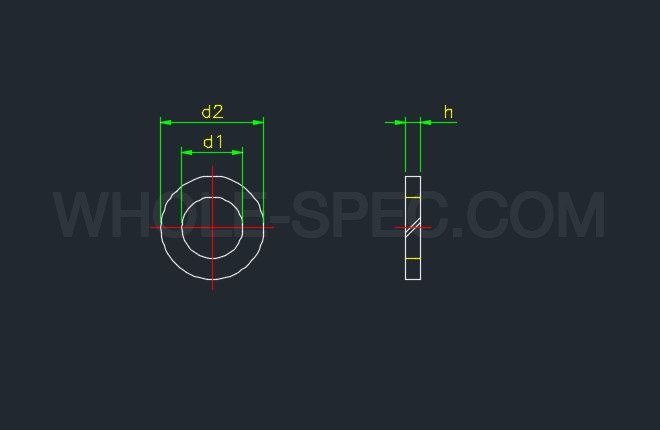

| Nominal | d1 (Inner) | d2 (Outer) | h (Thick) | Type | Material |
|---|---|---|---|---|---|
| M3 | 3.1 | 6.2 | 0.8 | ばねワッシャー | - |
| M4 | 4.1 | 7.6 | 0.9 | ばねワッシャー | - |
| M5 | 5.1 | 9.2 | 1.2 | ばねワッシャー | - |
| M6 | 6.1 | 11.8 | 1.6 | ばねワッシャー | - |
| M8 | 8.2 | 14.8 | 2 | ばねワッシャー | - |
| M10 | 10.2 | 18.1 | 2.2 | ばねワッシャー | - |
| M12 | 12.2 | 21.1 | 2.5 | ばねワッシャー | - |
| M14 | 14.2 | 24.1 | 3 | ばねワッシャー | - |
| M16 | 16.2 | 27.4 | 3.5 | ばねワッシャー | - |
| M18 | 18.2 | 29.4 | 3.5 | ばねワッシャー | - |
| M20 | 20.2 | 33.6 | 4 | ばねワッシャー | - |
| M24 | 24.5 | 40 | 5 | ばねワッシャー | - |
主な特長
- コイル1回転切断形態、スプリングバック弾性で軸力維持・緩み防止
- KS B 1325 / DIN 127、硬度HRC 44〜51熱処理バネ鋼
- 切断面の鋭いエッジが被締結物に食い込み回転抵抗を追加
主な適用分野
一般機械組立緩み防止、電気端子締結、配管サポート、仮設構造物、振動環境ボルト
よくある質問
スプリングワッシャーは本当に効果がないのですか？
完全に無効ではありませんが、現代のJunker試験では緩み止め効果が微小という結果があります。軽荷重・低振動では使用可能ですが、激しい振動にはNord-LockやハードロックナットがCより効果的です。
