六角穴付きボルト 規格表
Socket Head Cap Screw Specifications — 55サイズ
ISO 4762JIS B 1176DIN 912ASME B18.3.1M
ソケットボルト（キャップボルト）とも呼ばれ、六角穴付きの頭部を六角レンチで締め付けます。低頭で狭い空間や平滑な外観が必要な箇所に適します。
実務上の注意点
- 六角レンチ規格はボルトサイズごとに異なります（M5→4mm、M6→5mm、M8→6mm、M10→8mm）。間違ったサイズのレンチを使うとソケットが広がり使用不能になります。
- ボルトをカウンターボアに埋め込む際、工具のアクセス空間（ソケットレンチ外径＋指の余裕）を必ず確認してください。CADでは入るのに現場でレンチが入らないケースが多いです。
選定ガイド
ボルト頭が突出してはならない箇所、またはレンチスペースが限られた箇所に使用します。六角レンチはソケット径分のクリアランスのみで作業可能です。金型、治具、ロボット関節など精密組立の標準です。デフォルトの強度10.9/12.9級は同等の六角ボルトより高い締付力を提供します。ただし、六角ソケットに異物が詰まることがあるため、粉塵の多い環境や屋外では六角ボルトの方が適する場合があります。
Socket Head Cap Screw
ISOJISDINANSISocket Head Cap Screw

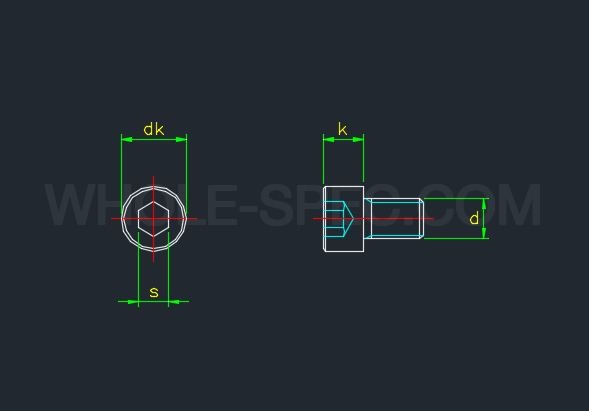

11 sizes以下の寸法は ISO 4762 · JIS B 1176 · DIN 912 · ASME B18.3.1M で同一です。
| Nominal | d | P | dk (Head Dia) | k (Head H.) | s (Wrench) |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 5.5 | 3 | 2.5 |
| M4 | 4 | 0.7 | 7 | 4 | 3 |
| M5 | 5 | 0.8 | 8.5 | 5 | 4 |
| M6 | 6 | 1 | 10 | 6 | 5 |
| M8 | 8 | 1.25 | 13 | 8 | 6 |
| M10 | 10 | 1.5 | 16 | 10 | 8 |
| M12 | 12 | 1.75 | 18 | 12 | 10 |
| M14 | 14 | 2 | 21 | 14 | 12 |
| M16 | 16 | 2 | 24 | 16 | 14 |
| M20 | 20 | 2.5 | 30 | 20 | 17 |
| M24 | 24 | 3 | 36 | 24 | 19 |
主な特長
- ヘックスソケット（アレン）構造でボルト頭を表面下に埋込可能
- 強度等級10.9/12.9標準、SCM435熱処理で高強度確保
- KS B 1003 / ISO 4762 / DIN 912規格、M2〜M36範囲対応
主な適用分野
金型組立、CNCジグ・フィクスチャー、ロボット関節、精密機械カバー、半導体装置締結
STEPファイルダウンロード
無料の3D CADモデル（STEP AP214）。実規格寸法に基づき、無料ライブラリの慣例どおりねじ山は簡略化（plain shank）しています。
ダウンロードM3x5.step
全規格・CAD使用法 →よくある質問
ソケットボルト（キャップボルト）のカウンターボア寸法は？
M8ソケットボルト基準：カウンターボア径ø14mm、深さ8.5mm（頭部高さ8mm＋余裕0.5mm）。サイズごとのカウンターボア規格表を参照してください。
強度10.9と12.9の違いは？
10.9級：引張強度1040MPa、降伏強度940MPa。12.9級：引張強度1220MPa、降伏強度1100MPa。12.9級は最高強度ですが、水素脆性感受性が高いため環境選択に注意してください。
