自動調心玉軸受 規格表
Self-Aligning Bearing Specifications — 15サイズ
KS B 2001ISO 15JIS B 1523
内輪・外輪間のミスアライメント（軸の傾き）を吸収する軸受です。長軸・多点支持・フレキシブル構造に適します。
実務上の注意点
- 最大2～3°のミスアライメントを吸収します。長軸やハウジングの芯出しが難しい箇所に最適です。
- 軸荷重容量が限られているため、大きなスラストが作用する箇所には使用しないでください。
選定ガイド
軸のたわみやハウジングの芯ずれ（最大2〜3°）を吸収できるベアリングです。長軸、多点支持、ハウジング加工精度が低い箇所に最適です。軸方向荷重容量は限定的で、大きなスラスト荷重には不向きです。
KSISOJISSelf-Aligning Bearing
5 sizes以下の寸法は KS B 2001 · ISO 15 · JIS B 1523 で同一です。

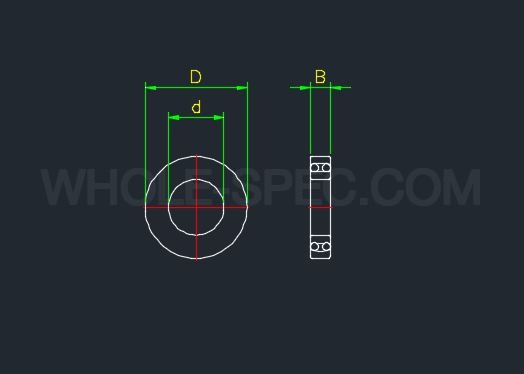

| Nominal | d (Bore) | D (OD) | B (Width) | Cr | rpm |
|---|---|---|---|---|---|
| 1204 | 20 | 47 | 14 | 7280N | 16000 |
| 1205 | 25 | 52 | 15 | 8560N | 14000 |
| 1206 | 30 | 62 | 16 | 13100N | 11000 |
| 1208 | 40 | 80 | 18 | 19000N | 8500 |
| 1210 | 50 | 90 | 20 | 21200N | 7000 |
主な特長
- 球面外輪軌道で内・外輪最大2〜3°のミスアラインメント（軸たわみ）補償
- 1200/2200（自動調心ボール）/ 1300/2300（自動調心ローラー）シリーズ区分
- 2列ボール配置で安定回転、ただし軸方向荷重容量は限定的
主な適用分野
農業機械駆動軸、繊維機械ローラー、鉱山コンベヤ、長軸ファンシャフト、多点支持軸
よくある質問
自動調心機能の原理は？
外輪軌道面が球面のため、内輪が傾いても玉が正常に転がり運動します。最大2〜3°のミスアライメントを吸収します。
