I形鋼 規格表
I-Beam Specifications — 14サイズ
KS D 3502JIS G 3192
I字断面の形鋼で、梁（ビーム）用途に使用されます。H形鋼と比べて幅が狭く伝統的な設計に使用されます。
実務上の注意点
- H形鋼に比べフランジ幅が狭く弱軸方向の強度が劣ります。柱よりもビーム（梁）用途に適しています。
- フランジ内面が傾斜（約8～14%）しているため、ボルト接合時にテーパワッシャが必要になる場合があります。
選定ガイド
I字断面の伝統的な梁用形鋼です。H形鋼対比でフランジ幅が狭く軽量ですが、弱軸方向の強度が劣ります。単純な梁用途に使用されます。
I-BeamKSJISI-Beam
7 sizes以下の寸法は KS D 3502 · JIS G 3192 で同一です。

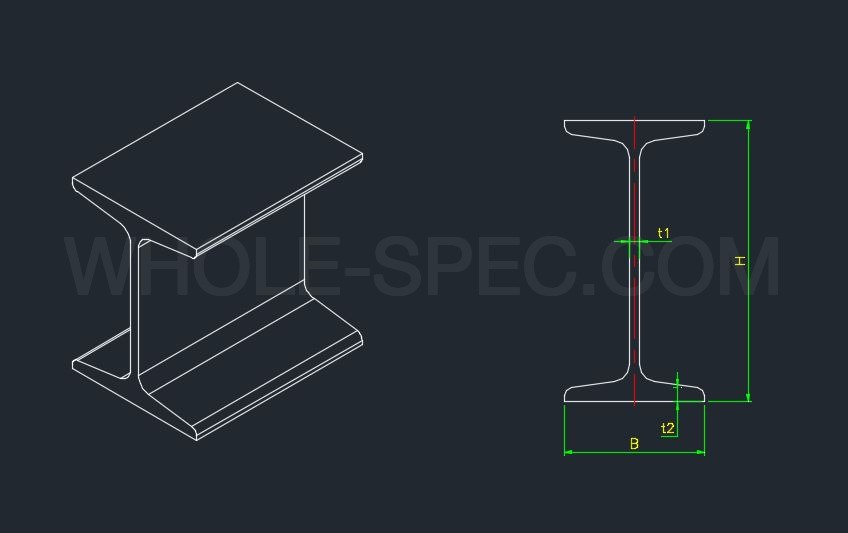

| Nominal | H | B | t1 | t2 | Weight |
|---|---|---|---|---|---|
| I100 | 100 | 75 | 5 | 8 | 12.5 |
| I150 | 150 | 100 | 6 | 9 | 20.3 |
| I200 | 200 | 125 | 7 | 11 | 33.1 |
| I250 | 250 | 150 | 8 | 12 | 44.2 |
| I300 | 300 | 175 | 9 | 13 | 56.8 |
| I350 | 350 | 175 | 10 | 14 | 66.5 |
| I400 | 400 | 200 | 11 | 16 | 85.5 |
主な特長
- フランジ内面傾斜（約8%）がある伝統的I断面、H形鋼以前の世代規格
- KS D 3502規格、100×75〜600×190mm、フランジ幅対比高さが大きい細長断面
- x軸断面係数集中で単一方向曲げ抵抗に特化
主な適用分野
単純梁構造、クレーンガーダー、橋梁補助部材、旧式建築物補強、運搬レール
STEPファイルダウンロード
無料の3D CADモデル（STEP AP214）。実規格寸法に基づき、無料ライブラリの慣例どおりねじ山は簡略化（plain shank）しています。
ダウンロードI-BEAM-I100.step
全規格・CAD使用法 →よくある質問
I形鋼とH形鋼の違いは？
I形鋼はフランジが狭く内面が傾斜（約8〜14%）しています。H形鋼はフランジが広く内面が平行です。H形鋼の方が両軸強度が大きくボルト接合が容易です。
