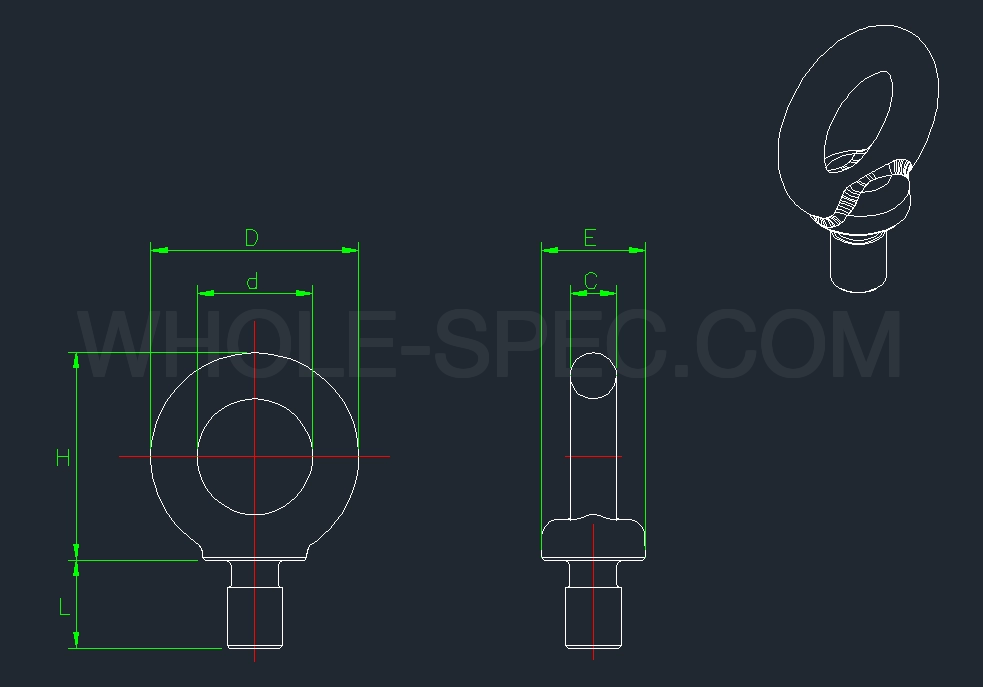

アイボルト 規格表

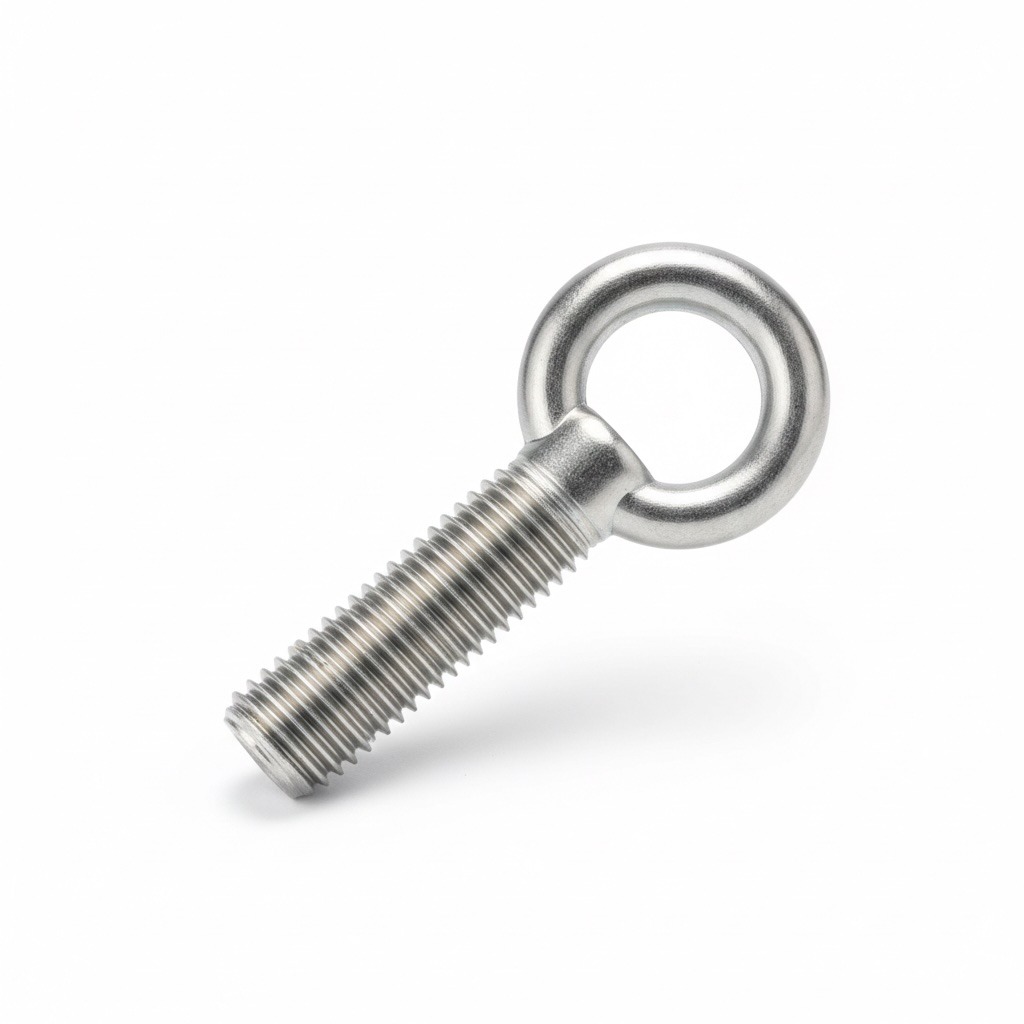

頭部がリング形状のボルトで、重量物の吊り上げ、ワイヤロープの取り付け、ホイスト接続に使用されます。

実務上の注意点

• 吊り上げ時にボルト軸とロープ方向が必ず一致しなければなりません。45°傾斜での吊り上げでは許容荷重が25%まで急減します。
• アイボルトを完全に締め付けた後、リングの向きが荷重方向と一致しているか確認してください。方向がずれた状態で吊り上げるとボルトが曲がります。

選定ガイド

重量物の吊り上げ（リフティング）に使用します。使用荷重（WLL）は安全率5:1以上で定格されています。荷重はボルト軸と一致させる必要があります — 斜め荷重は容量を大幅に低下させます（45°で約25%まで低下）。スイベルアイボルトは荷重方向が変化する場合に適しています。注意：アイボルトを常設したままにすると振動による緩みのリスクがあります。

主な特長

• リング形状のヘッドでワイヤーロープ・シャックル直結、荷重方向に旋回可能
• JIS B 1168基準の使用荷重（WLL）明示、安全率5:1以上設計
• M8〜M48範囲、SCM440またはS45C鍛造後熱処理

主な適用分野

金型吊り上げ、機械設置・解体、クレーンスリング、重量物運搬、設備吊り下げ
