なべ小ねじ 規格表
Pan Head Screw Specifications — 15サイズ
KS B 1023ISO 7045JIS B 1111

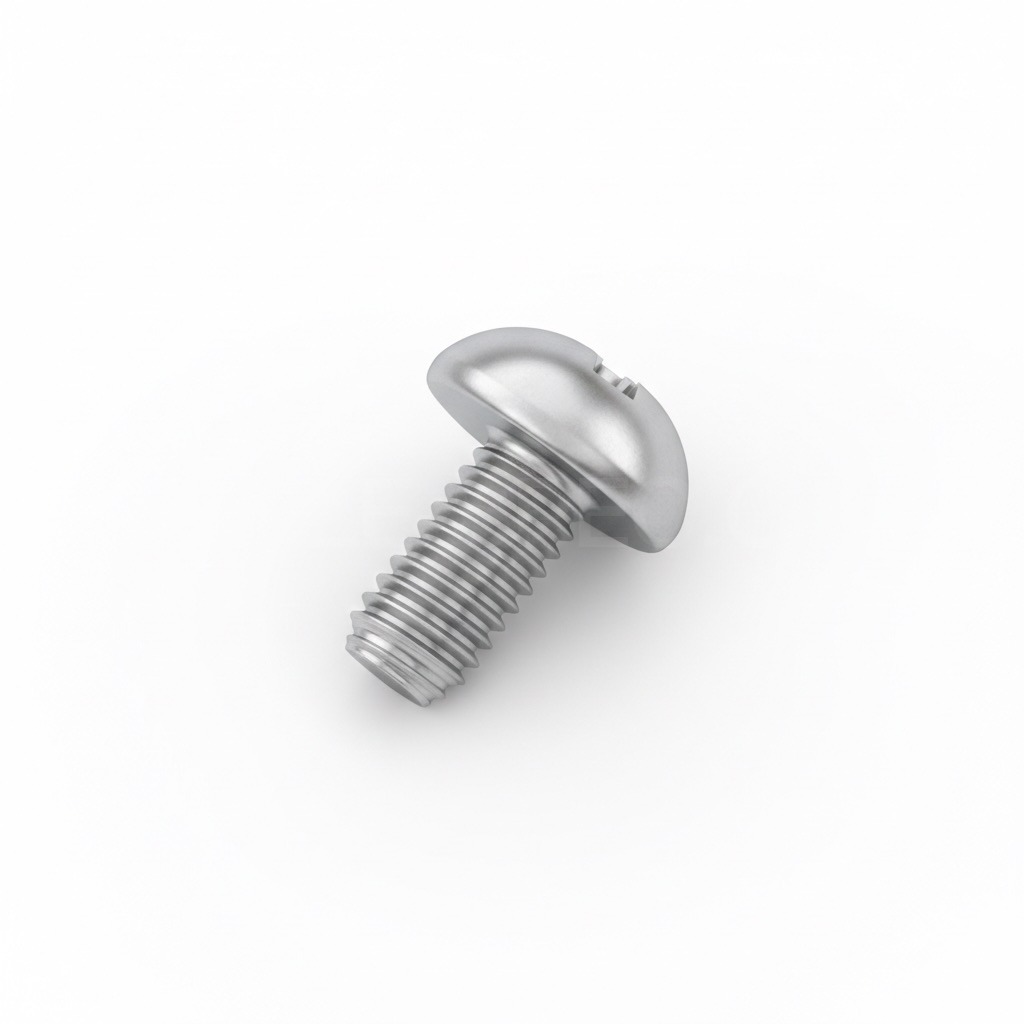

丸頭にフィリップス（+）溝を持つ小ねじで、ドライバーで締め付けます。家電製品や電子機器の組立に広く使用されます。
実務上の注意点
- ドライバ番号を正確にマッチしてください。M3→#1、M4～M5→#2、M6→#3。サイズが合わないとカムアウト（滑り）で十字溝が潰れます。
- 電動ドライバ使用時はトルク設定を低くしてください。過トルクではヘッドが潰れたりプラスチックボスが破損します。
選定ガイド
家電、電子機器、プラスチックハウジングなどの軽荷重締結用です。ドライバーで素早く作業でき、大量組立ラインに最適です。主にM2〜M6で、高トルクには適しません。カムアウトが発生しやすいため、正しいフィリップスドライバーサイズ（#1/#2/#3）の選定が重要です。
Pan Head ScrewKSISOJISPan Head Screw
5 sizes以下の寸法は KS B 1023 · ISO 7045 · JIS B 1111 で同一です。
| Nominal | d | P | Head Dia | Wrench | Other |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 5.6 | - | PH1 |
| M4 | 4 | 0.7 | 7.5 | - | PH2 |
| M5 | 5 | 0.8 | 9.5 | - | PH2 |
| M6 | 6 | 1 | 12 | - | PH3 |
| M8 | 8 | 1.25 | 16 | - | PH3 |
主な特長
- ドーム型（パンヘッド）で締結部が突出し視覚的識別が容易
- フィリップス#1〜#3ドライバー互換、小型M2〜M8軽量締結に最適
- KS B 1023 / ISO 7045規格、亜鉛・ニッケルメッキ・黒色酸化処理
主な適用分野
家電内部組立、PCB固定、プラスチックハウジング、計器パネル、小型電子機器
よくある質問
プラス（フィリップス）ドライバー番号の選び方は？
M2〜M3→#1、M3.5〜M5→#2、M6〜M8→#3。番号が合わないとカムアウト（滑り）が発生し、十字溝がつぶれます。
ポジドライブ（Pozidriv）とフィリップス（Phillips）の違いは？
Pozidriv（PZ）は追加の十字溝があり、カムアウトが少ないです。欧州製品に多く、PhillipsドライバーでPZを回すと溝が損傷します。
