平歯車 規格表
Spur Gear Specifications — 40サイズ
KS B 1401ISO 1328JIS B 1702DIN 3960

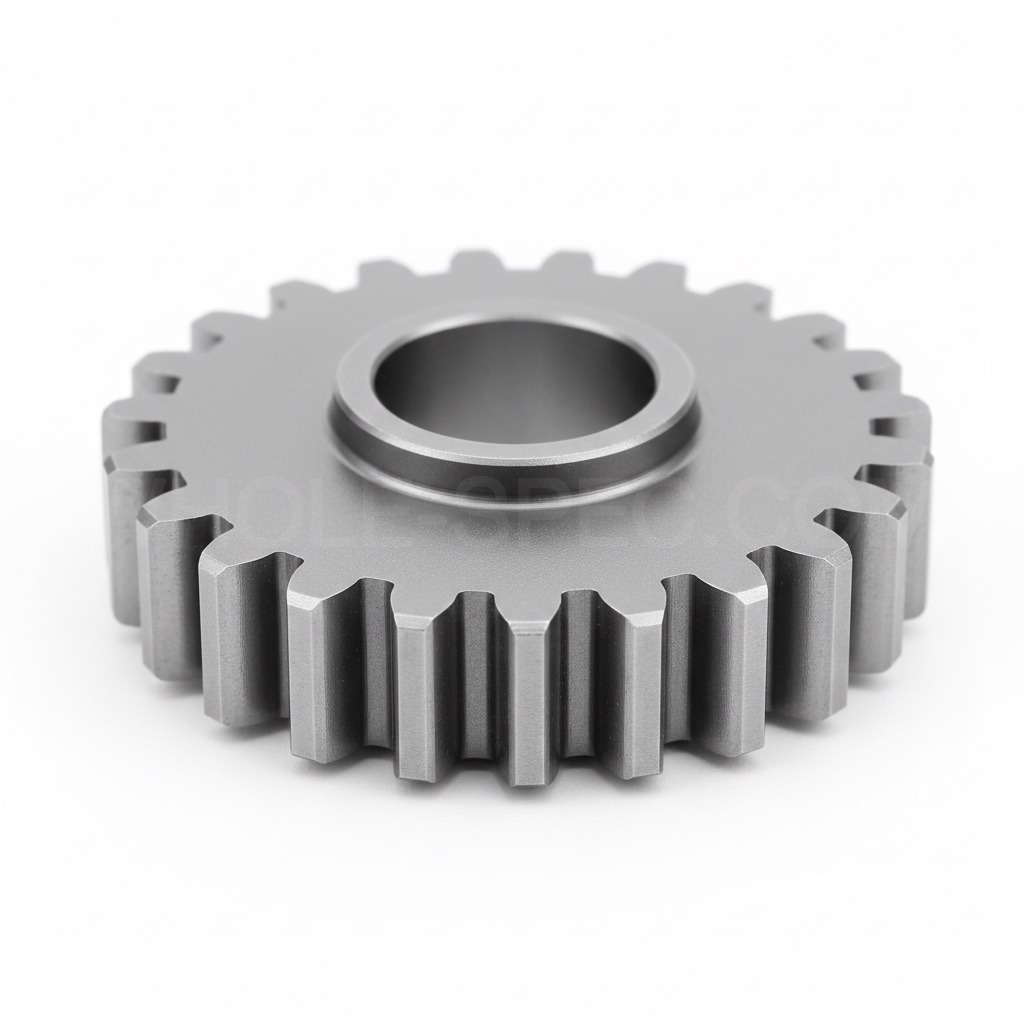

直線歯形の最も基本的な歯車です。平行軸間の動力伝達に使用され、設計・加工が簡単です。
実務上の注意点
- 噛み合うギヤペアは必ず同一モジュール（m）でなければなりません。モジュールが異なるギヤは絶対に噛み合いません。
- ギヤ騒音が大きい場合は歯面加工精度（JIS等級）を上げるか、ヘリカルギヤへの変更を検討してください。
選定ガイド
歯が軸と平行な最も基本的なギヤです。製造が容易で軸方向力が発生しません。騒音が比較的大きいため、低速〜中速用途に適しています。噛み合うギヤ対は必ず同一モジュールでなければなりません。
Spur GearKSISOJISDINSpur Gear
10 sizes以下の寸法は KS B 1401 · ISO 1328 · JIS B 1702 · DIN 3960 で同一です。
| Nominal | m | α | ha | Formula | Use |
|---|---|---|---|---|---|
| M0.5 | 0.5 | 20° | 0.5 | d=mZ, D=m(Z+2) | 精密機器・時計 |
| M0.8 | 0.8 | 20° | 0.8 | d=mZ, D=m(Z+2) | 小型減速機・ロボット |
| M1 | 1 | 20° | 1 | d=mZ, D=m(Z+2) | 一般機械・減速機 |
| M1.5 | 1.5 | 20° | 1.5 | d=mZ, D=m(Z+2) | 工作機械・コンベア |
| M2 | 2 | 20° | 2 | d=mZ, D=m(Z+2) | 産業機械・中型減速機 |
| M2.5 | 2.5 | 20° | 2.5 | d=mZ, D=m(Z+2) | 中型機械・ホイスト |
| M3 | 3 | 20° | 3 | d=mZ, D=m(Z+2) | 大型機械・クレーン |
| M4 | 4 | 20° | 4 | d=mZ, D=m(Z+2) | 大型機械・圧延機 |
| M5 | 5 | 20° | 5 | d=mZ, D=m(Z+2) | 大型産業設備 |
| M6 | 6 | 20° | 6 | d=mZ, D=m(Z+2) | 超大型機械 |
主な特長
- 歯形が軸に平行な直線歯（スパー）、最も単純なギア形態
- モジュール（m）0.5〜10範囲、歯数（z）×モジュール＝ピッチ円径（PCD）
- KS B 1405 / ISO 1328精度等級、転位係数（x）でアンダーカット防止設計
主な適用分野
減速機1段ギア、印刷機ローラー駆動、自動車変速機後進ギア、時計ギア列、産業用ロボット関節
よくある質問
ギヤモジュール（m）はどのように選択しますか？
伝達トルクと歯数で決定します。小型精密機械：m0.5〜1、一般産業機械：m2〜4、大型重機：m5以上。同一モジュールで歯数を増やすとピッチ円直径が大きくなり、かみ合い率が高くなります。
